8341DG-15大功率拉杆手机信号屏蔽器

您的当前位置: 手机信号屏蔽器 > 产品大全 > 手机信号屏蔽器 > 8341DG-15大功率拉杆手机信号屏蔽器

8341DG-15大功率拉杆手机信号屏蔽器

  • 所属分类:手机信号屏蔽器

  • 点击次数:1599
  • 发布日期:2022/09/23
  • 在线询价
详细介绍

感谢您使用本款大功率拉杆手机信号屏蔽器。

为了您能尽快熟练的操作本机,我们随机配备了内容详尽的用户手册,从中您可以获取有关产品介绍、使用方法、系统设置以及安全注意事项等各方面的知识。

在编写本手册时我们非常小心和严谨,并认为手册中所提供的信息是正确可靠的,然而难免会有错误和疏漏之处,请您多加包涵并热切欢迎您的指正。

本产品适合禁止使用手机的地方!

开机后人体需和天线正前方保持5-10米距离!!!

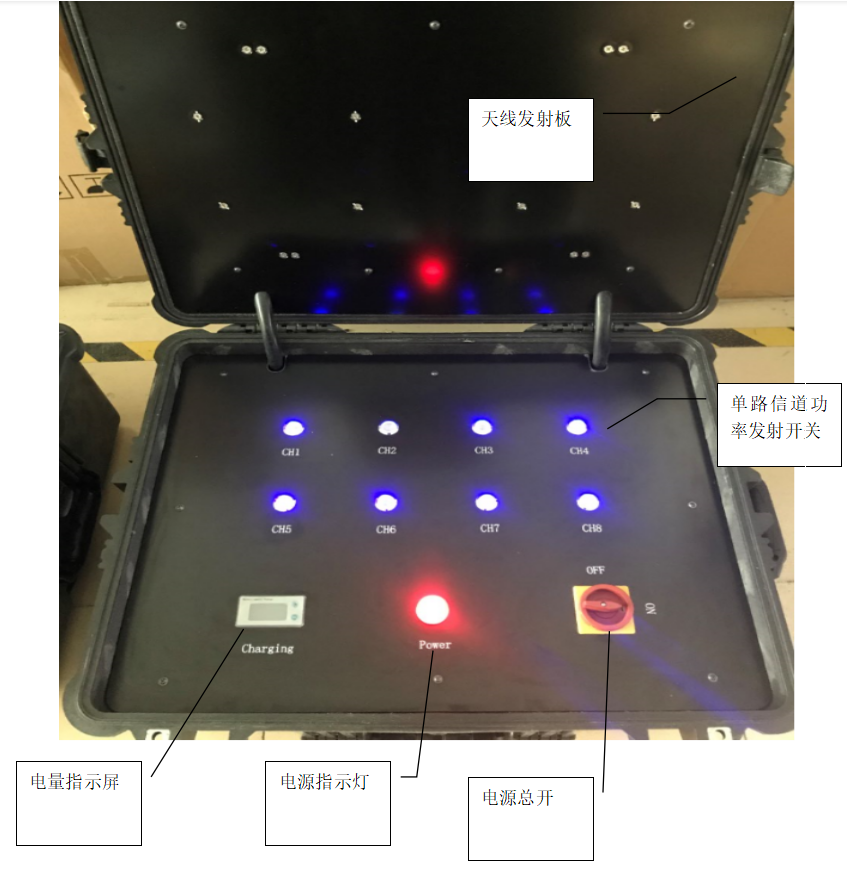

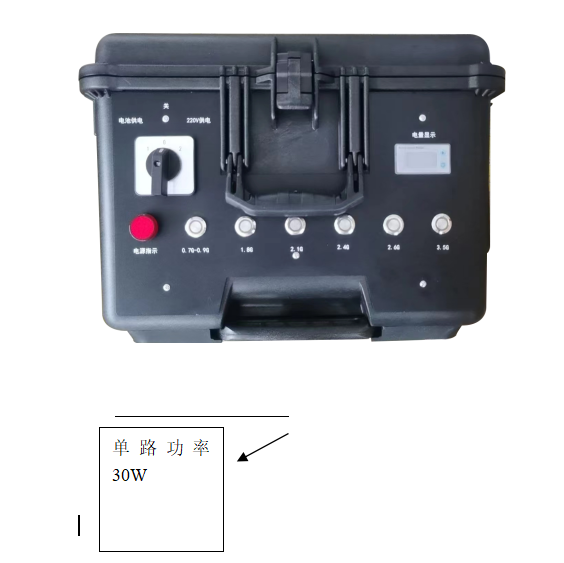

前视图

现在,让我们为您介绍这台屏蔽器系统, 让您

了解所有按钮的位置、零件和其它的硬件功能。




技术指标

屏蔽频段

平均输出功率

信道输出功率

865-880MHz

45dBm

17dBm/30KHz(min)

935~960MHz

45dBm

17dBm/30KHz(min)

1560-1580MHz

45dBm

17dBm/30KHz(min)

1805-1920MHz

45dBm

17dBm/30KHz(min)

1805-1920MHz

45dBm

17dBm/30KHz(min)

2010-2170MHz

45dBm

17dBm/30KHz(min)

2300-2390MHz

45dBm

17dBm/30KHz(min)

2550-2655MHz

45dBm

17dBm/30KHz(min)

2550-2655MHz

45dBm

17dBm/30KHz(min)

3500-3800MHz

45dBm

17dBm/30KHz(min)

4900-4950MHz

45dBm

17dBm/30KHz(min)

2400~2485MHz

45dBm

17dBm/30KHz(min)

电源: DC24V     内置电池2小          屏蔽区域: ≥ 30m(-75dBm@全向天线主瓣)

电能消耗: 约240W       重量:34公斤        尺寸(宽×高×深): 630/500/350mm



技术特点

◎ 采用超高频宽带干扰技术



◎ 有效功率(信道功率)高,干扰半径大。



◎ 进口器件。缓启动电路设计可避免机械开关产生的打火现象,集成度高工作稳定。

◎ 主机可以移动;携带外出使用,可以直接使用市电或使用内部电池。

理论依据

无线通信必需保证足够的载干比(信噪比),才能有效接收,完成通信。移动通信信号屏蔽器是通过产生与手机接收同频的干扰信号,来破坏手机接收条件,切断手机与基站之间通信连接。达到屏蔽通信的效果。

屏蔽器的干扰功率是一定的,无阻挡空间的屏蔽半径是由路径衰减和接收基站信号电平共同决定的。下表给出了距离与路径衰减的对照表。再由屏蔽器输出信道功率、基站信号电平、覆盖线增益即可确定覆盖半径。如下式:

Pch+Gat-L+FAF≥Prx

式中:

Pch   :

屏蔽器输出的信道功率最小值

Gat   :

覆盖天线增益

L     :

路径衰减

FAF   :

路径损耗附加值,取6dB

Prx   :

基站信号强度



距离与衰减对照表

L900=32.5+20logd +FAF     L1800=L900+6    d 以米为单位的距离



距离(m)

900MHz

衰减(dB)

1800MHz

衰减(dB)

3G-4G

衰减(dB)

距离(m)

900MHz

衰减(dB)

1800MHz

衰减(dB)

1

38

44

51

25

70

76

2

44

50

57

30

72

78

3

50

56

63

35

74

80

4

54

60

69

40

75

81

5

56

62

75

45

76

82

6

58

64

81

50

77

83

7

60

66

87

60

78

84

8

61

67

57

70

80

86

9

62

68

63

80

81

87

10

63

69

69

90

82

88

15

64

70

74

100

82

89

20

68

74

80

200

84

90

典型测试记录

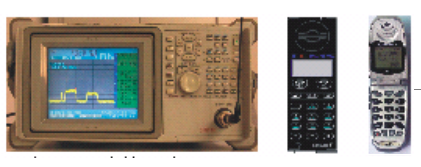

 测试工具

 ADVANTEST U4941 频谱仪、ERICSSON TEST 路测仪、MOTOROLA V8088 测试手机。

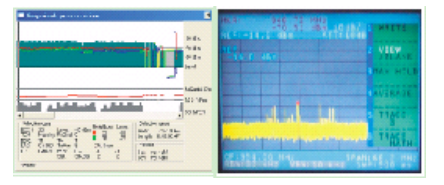

◎ 测试场地的电磁环境

   手机接收当前服务小区最活

跃的信道电平值:RxLev-50dBm,RxLev-55dBm,RxLev-60dBm,RxLev-65dBm,RxLev-70dBm.

image.png.


注意事项

◎ 直接用本机配带220V连接电源线,对应充电口拧紧,插入市电充电,注意充电时间,首次充电8小时,后续根据使用情补充电量即可。

◎ 使用时保证机器竖立,这样更有利于天线发射。

◎ 屏蔽器应放置在通风较好的地点,尽量避开大型物体遮挡,以保证屏蔽效果。

◎ 在室外使用屏蔽器时,应注意防水。

◎ 机器安装高度在1.8米左右效果最佳
